3G视频录像机

1. .产品概述

北斗/GPS部标视频车载定位终端(SD卡)是按交通部JT/T794-2011《道路运输车辆卫星定位系统车载终端技术要求》和JT /T808-2011《道路运输车辆卫星定位系统车载终端通讯协议及数据格式》的技术标准设计的终端设备,该设备集GPS/北斗定位监控、本地SD卡录像、3G远程实时视频监控、语音通话、IP语音、TTS、CAN总线接口及行驶记录仪等多种先进功能于一体的智能化终端产品。将实时监控、生产运营管理、指挥调度等功能有机地融合成一体。

2. 功能特性



应用方式

功能

特性

调度监控

定位

1. GPS/北斗模块双模定位, 并采用蓝斯自主开发的3D定位模式,使终端定位准确度更高

2. 定时或定距上传定位信息

里程统计

1. 终端可以保存从终端上电开始的累计里程

2. 统计方式:里程脉冲信号和GPS/北斗数据里程统计

TTS语音

1. 监控中心可下发调度信息或其他提示司机的信息,都可通过TTS小音箱播出

语音通话

1. 支持双向语音通话,语音监听

图像抓拍

1. 支持4路图像抓拍

报警功能

1. 超速预警、报警、提示

2. 紧急报警

3. 非法开车门报警

4. 疲劳驾驶预警、报警

5. 停车超时报警

6. 线路偏移报警

7. 断电报警

视频监控

内置3G模块,实时记录音视频

1. 支持4路视频、2路音频实时上传

2. 支持实时、定时、报警事件(如碰撞报警)视频传输

3. OSD叠加(站点、时间、车牌号、速度、经纬度等)

4. 按键报警,自动上传视频至中心

5. IP语音对讲

录像

1. 支持4路录像

2. 录像OSD叠加,如时间、车牌号、速度、经纬度等

3. 支持自动录像、定时录像、报警事件录像(预录)

4. 支持SD卡自动覆盖,报警录像保护

录音

1. 支持2路录音

2. 回放时音视频同步

数据存储

1. 录像、录音数据存储在SD卡

远程录像查看

1. 设备收到中心指令,上传指定时间段录像文件

2. 上传的录像文件可保存至本地计算机

3. 边看边保存在本地计算机

设备维护

更新设备文件

可通过本地U盘、web或SD卡或远程无线对设备进行程序升级和配置文件更新修改

延迟关机

设备断电后可延迟关机

设备休眠

可设置在ACC断开后一段时间后设备关闭某部分电路,进入休眠省电模式

自检

1. 定位天线开/短路检测

2. 摄像头及SD卡等工作状态检测

3. 设备面板指示灯指示工作状态

4. 设备进行每小时录像自检,自检结果发到服务器供客户端查询设备SD卡历史录像状态,使客户可以实时掌握设备的录像情况,尽早发现不录像、录像间断等问题

行驶记录仪

车辆行驶信息

检测并记录车速、刹车、转向灯状态及行驶里程,并在本地SD卡存储同时能通过无线上报中心

CAN总线

通过CAN总线,采集车辆行驶数据

独特功能

分段限速

设备具有分段限速功能、分段限速值改变语音提醒

超速预警

车辆超速提前预警功能

Wifi功能

(可选)

Wifi客户端

1. 在Wifi热点覆盖的场所,设备可通过使用Wifi网络连接到视频中心和定位中心,进行实时视频和实时信息的上传

2. Wifi上传录像:设备连接无线AP后通过Wifi网络自动上传指定时间、通道的历史录像到FTP服务器

胖AP热点

把设备当作一个移动的开放路由器,供带Wifi功能的客户端连接无线上网

瘦AP热点

把设备当作一个无线接入点“瘦AP”,提供链路供带Wifi功能的客户机与上层Wlan AC无线控制器认证通信,从而实现对AP的管理,计费等功能

扩展功能

串口打印

通过RS232接串口打印机,打印存本地的车辆运行信息

云台

预留RS485串口连接云台,支持pelco-d协议

车载广告机

预留以太网接口,给车载广告机广告信息发布提供链路





3. 前置图定义

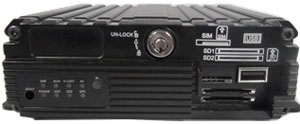

SD卡设备前面板


LED灯以及状态定义
Ø 首行4个灯分别表示:ERR,报警灯,视频输入,3G
Ø 次行4个灯分别表示:电源,SD1SD2GPS

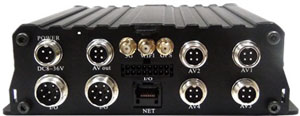

4. 后置图定义
航空头视频输入输出


Ø POWER】:电源接口,8-36V
Ø AV out】:音视频接口
Ø I/O】:外接报警以及云台等功能
Ø AV1】:通道1音视频输入接口
Ø AV2】:通道2音视频输入接口
Ø AV3】:通道3音视频输入接口
Ø AV4】:通道4音视频输入接口
Ø 3G】:3G天线接口
Ø WIFI】:WIFI天线接口
Ø GPS天线】:GPS天线接口
Ø NET】:网线接入点

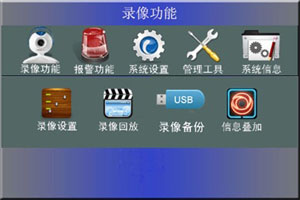

5. 主菜单



Ø 登录成功后,进入主菜单。主菜单主要包括录像功能,报警功能,系统设置,管理工具,系统信息五大功能模块。进入主菜单,默认定位在录像功能。
Ø 录像功能模块包括4大功能模块,录像设置,录像回放,录像备份,信息叠加。

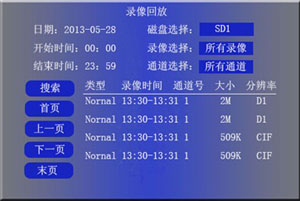

5.1录像回放

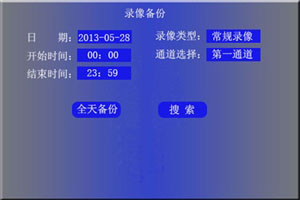

5.2录像备份

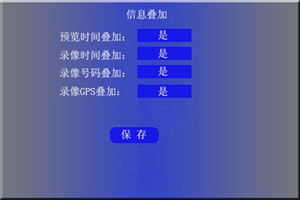

5.3 信息叠加




5.4 报警功能
Ø 报警功能包括6功能模块:报警输入,报警输出,超速,加速度,脉冲,移动侦测
Ø 系统设置包括用户信息,时间设置,开关机,安全设置,串口设置,云台设置,抓拍设置,网络设置

5.5 用户信息
Ø 设备号:用于一个遥控器操作多台设备的场合,采取不同的密码号和设备号可避免相互干扰
Ø 公司名称:根据客户需要进行设置
Ø 车牌号码:用于客户对行驶车辆的标记
Ø 司机姓名:用户客户记录车辆对应的司机
Ø 线路号:用于客户记录车辆行驶路线
